工具・治具・加工機

2017/05/09

　ここでは、手持ち工具、約2ヶ月前に思い立った電子工作を始めるにあたり、新たに購入した道具、手作り(DIY・ホームメード)ツールなどについて書いていきます。

　下手の横好きで不器用なくせに特に有りモノを流用したい衝動に駆られる性質もあって、なんだかんだと工具類があったりします。

　早速、書いていくと電子工作を始める以前から持っていた手持ちの工具は、分類が難しいので大雑把に言うと以下のような感じ。

電動工具類

ドリルドライバ(450W・正転/逆転・打撃/通常切り替え付き)
リューター(ルーター) 6V

金工工具類

金ノコ(数種類)
ダイヤモンドやすり(数種類)
ニッパ
ペンチ
ラジオペンチ(数種類)
...etc.

木工工具類

かんな
のみ
きり
やすり(数種類)
のこぎり(数種類)
金槌(数種類)
釘抜き
彫刻刀セット
...etc.

皮革工具類

木槌
金具打ち具(数種類)
打ち台
ポンチ
目打ち工具セット
やっとこ
モデラー(トレースこて)
...etc.

はんだごて関連

30Wはんだごて
ペースト
ヒートクリップ
ロウ

電気工具類

圧着ペンチ・ワイヤストリッパー(一体型)
...etc.

その他工具類

スパナセット(両端異径スパナ・一端スパナ/他端めがねレンチなど数セット)
六角レンチセット(数セット)
さしがね(指矩/指金/差金・かねじゃく/まがりがね(曲尺))
ドライバセット(精密・ミニ等数セット)
プラス・マイナスドライバ(各数本)
ノギス
C型クランプ(数種類)
ゴム槌
ピンセット(数種類)
ヘラ(数種類)
カッター(平刃・丸刃など数種類)
はさみ(数種類)
定規(数種類)
巻き尺
千枚通し
...etc.

　電子工作を始めようと思ってから後段のリンク先にあるようにマルチメータ、温度調節付きはんだごてセット、ドリルチャック(コレット)セット、LANケーブル・電話線DIYセットなどをAmazonで、また、精密ハンドドリル、ミニバイス(プラスチック製)、グルーガン、F型万力・追加でC型クランプ・ラジペン、パイプカッター等々を100円ショップで購入。

　また、電子工作を始めるにあたって動画の視聴などもしたことでDIY・ハック・ホームメード、中でもDCモータ、ステップモータ、サーボモータを使った電動工具のDIYにも興味が湧きました。

　シンプルなところでは、送風機、はんだ作業中の煙を吸引する吸引器(換気扇)、簡易掃除機、電動簡易掃除棒、電動ミニドリル、電動ミニドライバ、電動ミニハンドソー、電動ミニサンダー等々、また、古いCD/DVDドライブ数基から取り出したステップモータやサーボモータを使ったCNC加工機関連や3Dプリンタなど。

　難しく考えなくとも単にDCモーターの先端にファンを付ければ、プラスマイナスの接続を替えるだけで送風、吸引できるわけですし、パイプのサイズにもよりますが、両端に綿を巻いたいわゆる綿棒を半分に切ってモータの軸に差し込み、綿に消毒液を浸みこませてモータを回せば、エンボスなどの細かいところやキーボードも掃除できる簡易掃除棒として重宝しますし、負荷をかけると軸付近が裂けますが綿棒の代わりに消しゴムを挿して回せば、また、構造はうまく考えつつ、シンク用スポンジを挿して回せば、やはり、ちょっとした掃除道具に。。。といった具合にいろんな使いみちが見つかる可能性があります。

　探してみるとDCモータも入力電圧、回転数、トルク、軸(シャフト)径、軸長など結構細かい違いがあること、いざちょうどよいものを見つけても意外と値が張ることもあり、今の御時世、作るより完成品を買ったほうが安いというケースもあったりして微妙な部分もありますが、これらについては、(既にパーツ類も発注済みのものもあり、実験などもしてはいますが、実際に)作り始めた段階で別途ページを起こそうと思っています。

[2017/03/13]

　100均ダイソーで小型ラジオペンチ、F型万力。

[2017/03/19]

　100均セリアで小型ラジオペンチ(先端が曲がったやつ)。

[2017/03/29]

　100均セリアでC型クランプ。

[2017/04/05]

　100均ダイソーでグルーガン、精密ハンドドリル、ミニバイス。

[2017/05/12]

　そんな折、昔ダイソーで買ったルータの先端を引っこ抜くと差し替えビットを挿すことができることを知り、早速、差し替えるだけのドリルビット、円筒形/砲弾型の軸付き砥石セット、マンドレルという軸と合わせてセットできるダイヤモンドカッター/切断砥石/丸のこ刃の切断セットをダイソーで購入。

　ルータも放置甚だしく電池ボックスが、いやどうもケーブルが断線しているようで根元を切断してみたものの、そこじゃなく、どこが断線しているのかわからない。。。先日、AmazonでDCジャック付き9V/006P電池ボックスを買ってあったのでルータは6V仕様もこれで代用してみると極細で使い途は限られるにしてもドリル、更に砥石セットはいい感じ、切断セットは、優しく素材に接触させながら、時間をかければ、なんとかという感じ。

　これはこれでよいですが、やはり、もっとトルクのあるモータを買ってDIYツールも。。。と考えています。

　また、手持ちの電動ドリル、あまり使うこともなかったこともあって、ずっとドリルのみだと思って、かと言ってインパクトドライバが要るほどでも。。。と、今まで組み立てタイプのテレビ台や複数の自作台車のキャスター、カラーボックス数個...等々、何かと手で締めていましたが、今更ながらにドリルドライバーだったことに気づき、とりあえず、100均でドライバービットを。。。と思い、近くのダイソーにはスクリュードライバー6in1のような手持ち付きのしかなかったので、これを買ってはみたものの、もっと長いのじゃないとダメか？それなら他の店舗かAmazonや近所のホームセンターで買うことにして。。。まぁ先端に磁石でワンタッチなこれはこれで予備工具ということで。

　ダイソーに行ったその足で近いようで遠い遠いようで近いハードオフに初めて行ってみたら、その店舗は？楽器やオーディオ、PC関連などジャンク品も豊富にあり、PC関連だけでもノートPC、液晶モニタ、PCケース、各種基板、PC電源、CPU、RAM、CDドライブ、DVDドライブ、CD/DVDドライブ、プリンタ、スキャナ、ルータ、スイッチングハブ、CPU/PCファン、アダプタ、ケーブル、リモコン、プリンタインク類・・・等々とモータなどの単品の入荷は稀とのことでなかったものの、高額中古品ばかりが並ぶハードオフ通販サイトを見る限り、想像できないほどのジャンク品の充実ぶり。。。

　CD/DVDドライブやPC電源も500円ちょっとでCD/DVDドライブ2台、PC電源1台、300円ちょっとのPCファン数個、ついでに数千円のCPU(Core i5/i7などもあり)も買おうか。。。とも思いましたが、PCの自作はしたことないし、今のところその気もない、そんな今、PC電源を買うとしたら直流安定化電源だけど、これはSOTEC e-oneの電源を取り出し製作中だし、CD/DVDドライブを流用した小型CNCや3Dプリンタは、今の自身にはまだ時期尚早、CPUはメインのTOSHIBA dynabookで入れ替えてもよいかなと一瞬衝動買いしそうになったものの、実際には現状で事足りてるし、ファンはdynabookの冷却台でも作るかなと思ったものの、1個300円ちょっとってたぶん秋月で新品買えるし、最近は、冷却台買った方が安いというケースもあるし。。。ということで必要なその時にまた来ようと今回は見送ることにしましたが、初ハードオフ、ジャンクの品数は少ないんだろうなと期待値が低く、そのギャップもあってか、なかなかの好印象。

　工具と言えば、なぜかPC関連ジャンク品のところにサンダーがあったものの、一瞬自身でもジャンル違いかと思いましたが、CD/DVDドライブ3台を流用したCNC加工機、3Dプリンタあたりは、まさに工具・加工機ジャンル、CPU/PCファンもはんだ付け時の有害煙換気扇に使えるという意味では近いジャンル？ということで。

[2017/05/14]

　急遽、ダイソーに行く用事ができ、ついでに日曜大工品見てたら一昨日なかったドリルビットがあったので購入、手持ちの電動ドリルドライバーに装着してみるとバッチリ。。。しかし、回転数を変える方法もないし、本体に正転／逆転と書いてありますが、切り替えスイッチがあるわけでもなく、切り替える方法もない。。。ドリルと打撃の切り替えスイッチはありますが、それはそれ。。。なんだこれ。。。とはいえ、これはビットを買う前からわかっていたことですが、改めて何だこれ？電動ドリルドライバーというのは偽りの姿で、やっぱり、ただの電動ドリルなのかな？

[2018/01/12]

　樹脂製のケースやフォトフレームなどを切断できるかも？と去年100均で買ってあったスチロールカッター、今更ながら、ふと、思い立ってCD/DVDケースを切断してみたら、期待以上に、うまいことできました。

　単2電池をセットして握るだけ。

　ちゃちさは否めないけど、ダイソーで予備のニクロム線が1本付属していて108円だったし、実用性も十分、いいね、これ。

　更に既存のカッティングマットに追加で1枚、更にケース加工には、デザインナイフがあった方がいいかなと思っていたところ、セリアにあったので購入しておきました。

[2017/07/23]

　100均セリアでミニノギス。

[2017/09/13]

　100均セリアでスプリングクランプ。

[2017/11/29]

　100均ダイソーでミニバイス、発泡スチロールカッター。

[2018/01/08]

　100均セリアでデザインナイフ、カッティングマット。

[2018/06/04]

　非接触温度計を買ったものの、どっかに書いておきたいけど、どこに書こうかと迷った挙句、微妙に的外れではありますが、ここに記載。

　デジタル赤外線非接触温度計 1450円。

　ガンタイプのテスターで計測可能範囲は、-50~380℃とのこと。

[2019/08/16]

　デジタル赤外線非接触温度計GM320 1個6.65ドル。

　色で型番が違うのか、どうやらGM-320/GM-321という型番があるらしき、先日買ってとても重宝していた非接触温度計。

　電池は1年以上経った今もまだ1.5Vと優秀もここにきて、液晶表示が薄くなりました。

　電池消耗以外で液晶の表示が薄くなる場合、反射板なるものを交換すればよさ気も、この温度計の液晶のどの部分が反射板かわからないし、Aliexpressを眺めるとより安価だったため新たに買うことに。

　GM520/GM521のような上位グレードもある模様ですが、十分満足していたGM320に決定。

[2020/03/01]

　100均ダイソーでミニルーター用切断セット(ダイヤモンドカッター22x0.5mm/切断砥石32x1.2mm/丸のこ刃22x0.5mm)、ボルト・ナット・ワッシャーセット。

[2020/03/08]

　100均ダイソーで水平器(約8.5cm)。

[2020/04/15]

　Amazonで六角穴付ボルト M2/M3/M4 520個セット。

[2020/05/03]

　100均ダイソーでグルーガン、コンパスカッター。

[2020/05/15]

　Amazonで平ワッシャー M2/M2.5/M3/M4/M5/M6/M8/M10/M12 580個セット。

[2020/05/26]

　100均ダイソーでダブルストッパー付きメジャー 3m。

[2020/05/27]

　Amazonでスプリングワッシャー M3 ステンレス。

[2021/05/07]

　100均ダイソーでD.I.Y GEAR クイックリリースクランプ 45mm、D.I.Y GEAR プラスチック製バネクランプ 40mm。

[2021/05/15]

　Amazonでスプリングワッシャー M5。

[2021/05/18]

　100均ダイソーでスチールクランプ 6インチ。

[2021/06/18]

　100均ダイソーでD.I.Y GEAR クイックリリースクランプ 45mm。

[2020/07/16]

　ヨドバシ.comでDS-03プラスドライバ。

[2021/11/25]

　100均ダイソーでUSBブロアー。

[2021/11/27]

　Amazonでスプリングワッシャー M5。

[2021/12/27]

　Amazonでステンレス製ナベ頭小ネジ全ネジ M3×30 90本入 B05-0330。

[2023/02/25]

　100均キャンドゥでカッティングマット。

[2023/05/17]

　ヨドバシ.comで特殊ネジ用ドライバーDTC-27。

[2023/09/26]

　100均キャンドゥでUSB充電式電動ドライバー。

[2023/09/29]

　100均ダイソーでチタンコーティング鉄工ドリル刃6角(6.3mm)ビット付 4.5mm、平型幅広タイプダイヤモンドヤスリ 180mm ダイヤモンドのサイズ#230 幅約10mm。

[2023/09/30]

　Amazonで鉄工用ショートドリル六角ビット6本組。

[2023/10/29]

　ホームセンターで小ねじ皿M4x35mm/M4x40mm。

[2023/11/18]

　Aliexpress/QST Express-02で300Wヒートガン白/青 1223円(無料配送配送目安:2023年11月29日〜12月03日)。

　11.11セールにて2,500円購入ごとに500円 OFF（上限2,000円）対象。

　必要に迫られることは全くないものの、前から欲しいなと思ってて安いのを、つい買ってしまったものの、ドライヤー1200Wが当たり前な今、300Wって...。

[2023/11/24]

　追跡番号LP+数値9桁+SG、AliExpressでの経験上、2番めに早い発注から6日で届きました。

　今回の本命、元々は、紙に特殊な粉末をまぶして温めることでエンボス加工ができるというエンボスヒーターというものな模様。

　事前情報では、ドライヤーよりかなり熱いとのことでしたが、温風は、ドライヤーと同じ程度の印象で電源ONで温風に手をかざしておいても熱すぎて遠ざけてしまうほどでもないくらい。

　とは言え、温風を当ててほどなく、グルーガンのグルーは溶け、試した1mm厚のプラバンの変形加工にも使え、熱収縮チューブも収縮できました。

　一方、はんだが溶けるほどではなく、新しいいはんだに温風を当て続けたところで変化なし、いや、時間をかけたら、すこーしだけ先端が丸まったか...な？くらい。

　ただ、ほぼほぼ同じと思しき300Wのホットガンに自作ノズルを自力で付け基板実装部品を剥がすのに適していて今や手放せないツールとなったというitmediaのこんな記事もあるので、やればできるのかも。

　そうは言っても自身に届いたものは、前述の通り、ぬるめなのでそこまではどうだろう？という感じ。

　たとえ、それができなくとも、今まで必要な時はひっぱがすしか考えたことがなかったグルーを溶かせたり、100均でノズルの長いライターそのまま、もしくは、それで点火したロウソクを使う必要もなく、どうやっても煤が付いたりすることなく、プラバン加工、熱収縮チューブの収縮ができるというだけでも、すっかり、気に入りましたが。

　もし、これで基板実装品を外すことができなくとも、そうしたくなったら、もうちょっと出力のあるものを買えば良いかなと。

[2023/11/18]

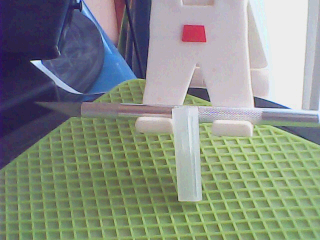

　Aliexpress/QST Express-02で替刃5枚付き多目的彫刻ナイフシルバー 215円(配送目安:2024/01/18 767円以上買い上げで迅速配送配送目安:2023年11月29日)。

　青、紫、緑、黒、銀だったかな？その内、銀をチョイス。

　11.11セールにて2,500円購入ごとに500円 OFF（上限2,000円）対象。

　以前、100均だと思いますが買ったやつは、持ち手がプラ製で使用中、刃ではなく、持ち手が折れてしまったのですが、これは金属製なので、その心配はなさそう。

　というか、数年前かと思いますが、ガラス面に彫刻でもと思って試しに100均で買った6Vのミニルーター(リューター？)。

　電池入れっぱなしなのも忘れ、使わなさ過ぎて電池の液漏れで電池ボックスがひどいことになり、触るのも憚られたのでACアダプタにつなぎ替え、それでも尚、使わずじまい。

　なのに先端の丸鋸とか研磨用の替え芯？刃？を見かけると、つい買ってみたり...。

　最近、ふとそれをプラ加工に使ってみたら、やや非力ながらも良い感じなことに今更ながら、気づきハマり中。

　よって折れてからすっかり使わなくなった多目的彫刻ナイフを使う機会は、ますます、なくなる方向ですが...。

[2023/11/24]

　追跡番号LP+数値9桁+SG、AliExpressでの経験上、2番めに早い発注から6日で届きました。

[2023/11/18]

　Aliexpress/QST Express-02でプラスチックカッター K-701 246円(配送目安:2024/01/18 767円以上買い上げで迅速配送配送目安:2023年11月29日)。

　11.11セールにて2,500円購入ごとに500円 OFF（上限2,000円）対象。

　確か昔100均で買った6Vのミニルーター(リューター？)が、非力さは否めないながらもプラ加工に良い感じと思ってハマっている今、なおのこと、今までなくて済んでいたプラスチックカッターの存在意義を見出すことができるのかどうか...。

[2023/11/24]

　追跡番号LP+数値9桁+SG、AliExpressでの経験上、2番めに早い発注から6日で届きました。

　プラスチック工作関連の情報で見たことがあったプラスチックカッター、どんなものかなと思い買ってみましたが、気づけば、当初、もっとアールのある変わった形の刃のものをイメージしていたし、選んでいたはずなのに品定め中に思ってた刃と違うものを選んでしまったっぽい。

　まぁ良いですが。

　うわっすごっ、この切れ味、普通のカッターとは大違い...さすが、プラスチックカッターを名乗るだけのことはある...。

　刃が薄いから、当て木しないと即折れそうも、そこさえ気をつければ、切れ味抜群。

　普通の折刃式のカッターだと日が暮れそうだった1.2mm厚のプラバン、先にリューター＋ノコ刃で少し溝を切ったとは言え、そのまま切断には骨が折れるしと、このプラスチックカッター使ってみたら、リューター使うまでもなかったかと思うほど、定規を当てて数回であっと言う間に切れた...。

　もっと早く買えば良かった、感動。

[2023/11/18]

　Aliexpress/QST Express-02でロータリーカッター替刃5個入り 214円(配送目安:2024/01/18 767円以上買い上げで迅速配送配送目安:2023年11月29日)。

　11.11セールにて2,500円購入ごとに500円 OFF（上限2,000円）対象。

　少しだけ皮革加工にハマっていた頃、入手したと思しきOLFAのロータリーカッター、買ってから15年以上経っている気がしつつ、刃こぼれしたわけでもなく、数合わせで。

　そもそもOLFAのロータリーカッターも持て余し気味なんですが...。

[2023/11/24]

　追跡番号LP+数値9桁+SG、AliExpressでの経験上、2番めに早い発注から6日で届きました。

　写真のOLFAのカッターは既に持っていたもの、これに、ぴったり、フィットしました。

　見た目は、古そうにも見え、切れ味は、まぁまぁ？

[2023/11/25]

　AliExpressの「3点300円から送料無料7日配送」セールでステップドリルビット3点セット(3-12mm 4-12mm 4-20mm ストレート HSS/High Speed Steel チタンコーティング木製/金属対応) x1 270円(他にも9点、3点以上購入で送料無料 7日お届け納期保証)。
